N'ime ngwa ndị dị ka lasers dị elu, ngwaọrụ eletrọnịkị ike, na usoro nkwurịta okwu, ịba ụba ike oriri na ntinye ọkwa emeela ka njikwa okpomọkụ bụrụ ihe dị mkpa na-emetụta arụmọrụ ngwaahịa, ogologo ndụ, na ntụkwasị obi. N'akụkụ micro-channel jụrụ oyi,nnukwu ọwa oyiapụtala dị ka ihe ngwọta na-eme ka mmiri dị jụụ bara uru. Ọdịdị ya dị mfe, ọnụ ala dị ala, yana nrụzi dị mfe na-eme ka ọ dabara nke ọma maka ọtụtụ ọnọdụ ụlọ ọrụ mmepụta ihe.

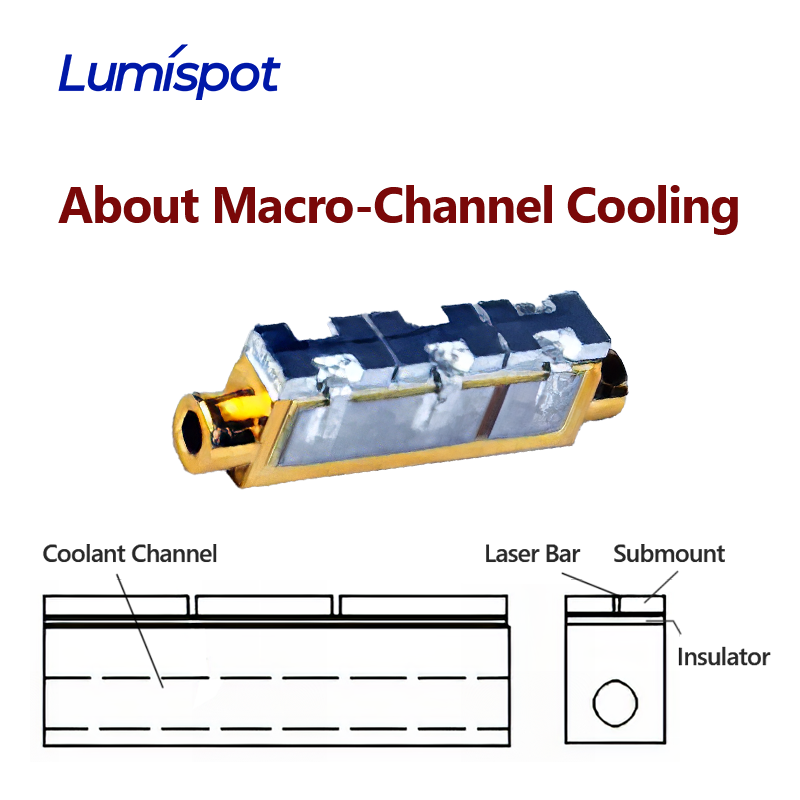

1. Kedu ihe bụ Macro-Channel Cooling?
Igwe oyibo nnukwu ọwa na-agụnye iji ọwa mmiri oyi ka ukwuu (na-adịkarị na milimita) arụnyere n'ime efere jụrụ oyi ma ọ bụ modul. Ọwa ndị a na-eduzi mmiri mmiri jụrụ oyi-mmiri a na-emekarị deionized, ihe ngwọta dabere na glycol, ma ọ bụ ihe na-eme ka ụlọ ọrụ mmepụta ihe ndị ọzọ - site na usoro iji wepụ okpomọkụ a na-emepụta n'oge arụ ọrụ ngwaọrụ. Mgbe ejikọtara ya na loop na-eme ka mmiri dị jụụ, nhazi a na-eme ka njikwa okpomọkụ na-aga n'ihu na nke ọma.
2. Macro-Channel vs. Micro-Channel: Isi ọdịiche
| Njirimara | Ọkụ Macro-Channel jụrụ oyi | Micro-channel jụrụ oyi |
| Ogo ọwa | Ọnụọgụ millimeter (1mm ruo ọtụtụ mm) | Ọnụọgụgụ Micrometer (iri iri ruo narị μm) |
| Mgbagwoju anya imepụta | Dịtụ ala | Na-achọ igwe nkenke nke ọma |
| Nguzogide mgbaba | Dị ala, mmiri na-asọpụta ngwa ngwa | Elu, chọrọ nrụgide mgbapụta dị elu |
| Okpomọkụ mgbanwe arụmọrụ | Ọ dị oke oke, dabara adaba maka oke ọkụ ọkụ | Elu, dị mma maka oke ọkụ ọkụ |
| Ọnụ | Ala | Nke ka elu |
| Ngwa a na-ahụkarị | Ọkara-na-obere okpomọkụ mgbanwe, elu ntụkwasị obi usoro | Njupụta ike dị elu, isi mmalite ọkụ mpaghara |
3. Uru nke Macro-Channel Cooling
Ọ bụ ezie na arụmọrụ ọkụ ya dị ala karịa ngwọta micro-channel, macro-channel jụrụ oyi na-enye ọtụtụ uru pụtara ìhè:
①Elu ntụkwasị obi:
Ọwa ndị sara mbara adịghị adịkarị mfe imechi, na-enye nkwụsi ike ogologo oge dị mma-nke dị mma maka ịrụ ọrụ ụlọ ọrụ na-aga n'ihu.
②Ọnụ ahịa nrụpụta dị ala:
Nhazi dị mfe na nhọrọ mmepụta dị iche iche na-eme ka ọ dị mma maka mmepụta oke.
③Mfe nke mmezi:
Ogologo oge nhicha dị ogologo, ụgwọ mmezi dị ala, yana ihe achọrọ ịdị ọcha dị nro dị obere.
④Ike oyi zuru oke:
Maka ngwaọrụ nwere nfe ọkụ na-agafeghị oke, igwe oyibo nnukwu ọwa na-edobe oke okpomọkụ na-arụ ọrụ nke ọma ma na-agbatị ndụ ngwaọrụ.
4. Ngwa ndapụta
A na-eji igwe oyi oyi macro na mpaghara ndị a:
①Modul laser:
Karịsịa maka n'etiti-na obere ike ma ọ bụ CW-mode lasers, macro-channel usoro nwere ike na-edozi ibu thermal ngwa ngwa.
②Modul eletrọnịkị ike:
Dị ka ndị na-emegharị ihe, ndị ntụgharị DC-DC, na modul IGBT.
③Ndị na-amụba ike na nkwukọrịta na sistemụ radar:
Kwesịrị ekwesị maka gburugburu mgbagwoju anya chọrọ ogologo oge, ọrụ kwụsiri ike.
④Usoro oyi na akụrụngwa ọgwụ na ụlọ ọrụ mmepụta ihe:
Gụnyere ngwaọrụ ọgwụgwọ laser semiconductor, igwe akara laser, na ndị ọzọ.
5. Ntụle isi atụmatụ maka Macro-Channel jụrụ oyi
Ngwọta jụrụ oyi macro ọwa nke ọma chọrọ nlebara anya n'ihe ndị a:
①Nhazi ọwa:
Kwesịrị ka emeziwanye ya dabere na nkesa isi iyi ọkụ ngwaọrụ iji nweta ntụ oyi otu.
②Nhọrọ ihe:
A na-ejikarị ọla kọpa, igwe anaghị agba nchara, ma ọ bụ aluminom alloys eme ihe maka ịdị elu okpomọkụ ha na nguzogide corrosion.
③Ọnụego mgbaba na ndakọrịta mgbapụta:
Nhazi nke ọma nke ọsọ mmiri na coolant eruba na-eme ka mgbanwe okpomọkụ dị mma na nkwụsi ike nke usoro.
④Oghere ndị ejikọtara ọnụ:
Na-eme ka ntinye dị mfe n'ime ngwaọrụ ndị ahịa ma ọ bụ modul.
6. Nkwubi okwu
Macro-channel jụrụ oyi na-aga n'ihu na-arụ ọrụ dị mkpa na ngwa mmepụta ihe n'ihi ịdị mfe ya, ntụkwasị obi na ịdị mfe nke mmezi. Ọ bụ ihe ngwọta dị ọnụ ahịa na nke a pụrụ ịdabere na ya, karịsịa na sistemu nwere njupụta na obere okpomọkụ. Ka imewe ngwaọrụ na-etolite, ngwọta nnukwu ọwa na-aga n'ihu na ntinye dị elu yana nkwalite nkwalite.
7. Gbasara anyị
Lumispotna-enye nnukwu nka na macro-channel na micro-channel thermal management ngwọta. Anyị na-enye modul jụrụ oyi maka lasers, ngwaọrụ optoelectronic, elektrọn ike na ndị ọzọ. Anyị na-elekwasị anya na-agabiga arụmọrụ okpomọkụ-anyị na-ebute ụzọ ntinye usoro na ntụkwasị obi ogologo oge, na-achọ ịnapụta arụmọrụ dị elu, usoro jụrụ oyi na-efu.
Nwere onwe gị ịkpọtụrụ anyị ka ị mụtakwuo maka nnukwu chanel na micro-channel jụrụ oyi nke ahaziri maka mkpa ngwa gị!
